DÉCLENCHEMENT DE L'APPAREIL ET DU COUPLE  CAMERA-EMETTEUR
Pour déclencher la prise de vue, l’émission vidéo tout en économisant les accumulateurs il est nécessaire de travailler autour du servo de déclenchement.

Partie mécanique

Le mieux est de posséder un tour de modéliste mais à défaut l’on peut fabriquer le poussoir avec quelques bouts de tubes, un petit ressort de stylo et une vis.

Partie électrique

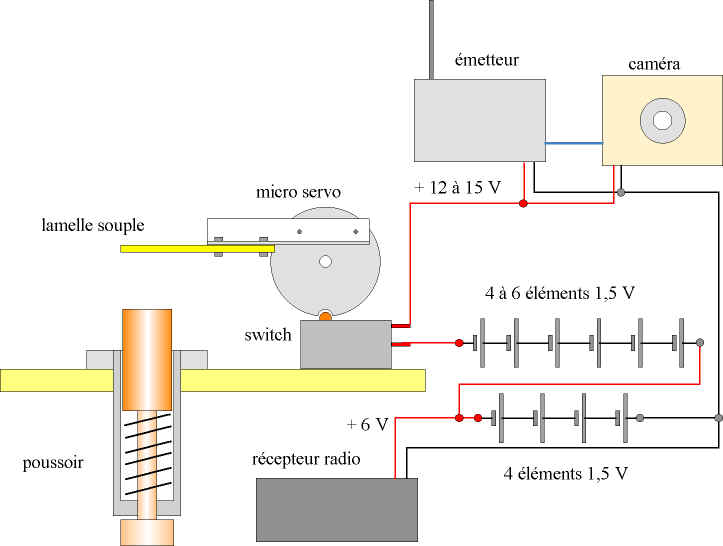

Déterminer la tension nécessaire maxi pour la caméra, si elle accepte 15 V, c’est parfait. Se munir de supports de piles R6 et câbler selon le schéma ci dessus.

Fonctionnement >>> Une petite encoche limée dans le disque du servo économise les accus en position neutre. Le micro-servo tourne dans les deux sens, la rotation appuie sur le contact alimentant l’émetteur et la caméra qui envoient l’image au sol. La rotation lamelle en haut donne l’image seule, lamelle en bas donne l’image puis le déclenchement de l’appareil photo par le poussoir.
