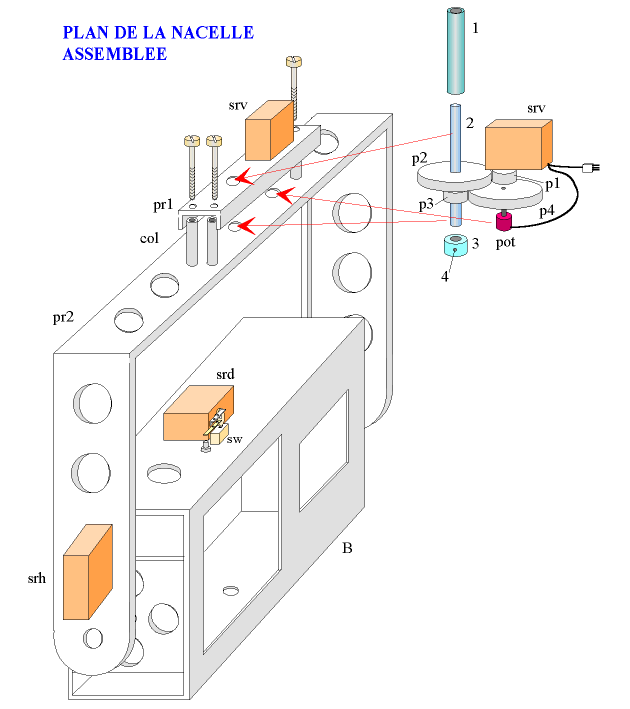

LISTE DES PIÈCES ET QUELQUES EXPLICATIONS

B : boîtier plastique dont la base est un tube de clôture PVC, il est ajouré pour laisser passer l'appareil photo et la caméra, quelques trous sont nécessaires pour fixer le servo de déclenchement, le poussoir du bouton de prise de vue et la vis de fixation de l'appareil. D'autres trous seront là pour visualiser le compteur d'appareil et pour alléger.
col : trois colonnes en tube aluminium diamètre 4 mm intérieur
pr1 : profilé aluminium eu U 22 x 8 mm
pr2 : profilé aluminium en L 40 x 10 mm découpé en V aux angles puis plié à la dimension du boîtier B. une petite équerre collée et rivetée peut être ajoutée dans les angles pour donner de la rigidité.
pot : potentiomètre de 4,7 k-ohms
p1 : pignon de sortie servo
p2 : pignon de rotation panoramique monté serré sur l'axe 2
p3 : pignon intermédiaire monté serré sur l'axe 2
p4 : pignon fixé sur l'axe du potentiomètre
1 : tube aluminium diamètre 5 mm intérieur et 8 mm extérieur, ce tube doit être goupillé et collé
2 : rond en acier diamètre 5 inoxydable ou de bonne qualité (non cassant)
3 : bague en métal goupillée sur l'axe 2, c'est elle qui soutient l'ensemble de la nacelle...
4 : goupille diamètre 1 à 1,2 mm issue d'un clou par exemple
srd : servo de déclenchement
srh : servo de rotation horizon
srv : servo de rotation panoramique modifié
sw : micro-contact récupéré dans un photocopieur ou acheté en fourniture électronique
