Présentation de la nacelle radio-commandée avec retour vidéo.

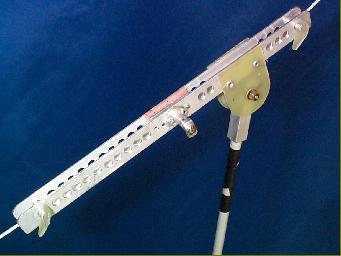

    Té de suspente

Fixation du T de la suspente sur la ligne du cerf-volant : le fil passe sous deux clés aux extrémités puis il est pincé au milieu du profilé.

Plan de la suspente >

        Nacelle

Vue d'ensemble de la nacelle
L'émetteur  ainsi que le pack d'accus sont fixés sur la suspente.
Une goupille Bêta permet de démonter l'ensemble pour le rangement.
Un ensemble de pignons permet une rotation sur 360°.
comment faire >>

Servo de déclenchement de l'émission vidéo et de prise de vue.
déclenchement >>
Caméra.

Récepteur

Servo de rotation 90°.


Appareil photo : Yashica T4

Si la construction vous tente...

Caractéristiques générales : rotation 360° en horizontal, 90° en vertical

                                             1090 gr en ordre de marche

                                             retour vidéo au sol sur bande télévision

La construction d'un tel ensemble  nécessite un minimum d'outillage et un savoir faire en bricolage, il faut être sûr de pouvoir concrétiser jusqu'au bout sinon se faire aider, car l'investissement est important.
Ne pas se précipiter, rassembler tous les éléments avant de commencer et bien réfléchir avant d'agir.

Plan de la suspente >              rotation 360° >            déclenchement >

 plan complet de la nacelle assemblée >               émetteur vidéo >
