PLAN DU "T" DE NACELLE

2 : plaquettes de la pince en fibre ou aluminium 20x10x2 mm

3 : clefs tube alu diamètre 6 mm

4 : vis de serrage des plaquettes

5 : plaque écrou

6 : goupilles diamètre 2 ou 2,5

7 : vis de diamètre M3 ou M4 avec écrous

8 : plaques en fibre-résine (circuit électronique)

9 : tube carré aluminium intérieur 8

10 : fibre de verre de 8 mm

Fabrication :

1 profilé alu de 10 x 15 extérieur de longueur 200 mm à tracer et à percer, 2 plaquettes de pince fil découpées dans des chutes d'alu ou de circuit électronique, ces plaquettes sont percées avec le profilé 1 puis il faut agrandir les deux trous pour les rendre libres sur les goupilles 6 qui sont martelées à l'extérieur après montage pour les empêcher de bouger. Sur l'intérieur des plaquettes, coller deux bouts de caoutchouc provenant d'une vieille chambre à air ou autre, un petit bout de mousse ou un petit ressort maintient l'écartement lorsqu'on  dévisse 4.

Les clés 3 sont fabriquées à partir d'un petit bout de tube ou de rond alu de 5 ou 6 mm de diamètre, un trait de scie permet de positionner une petite manette en époxy ou alu. qui sera collée à l'époxy, un petit trou muni d'une goupille collée servira de fermeture en passant dans les fentes limées dans le profil 1. Si vous ne voulez pas perdre les clés, ne faites pas de fente sur le coté du trou coté gauche du profil et coller les goupilles quand les clés sont passées dans les trous.

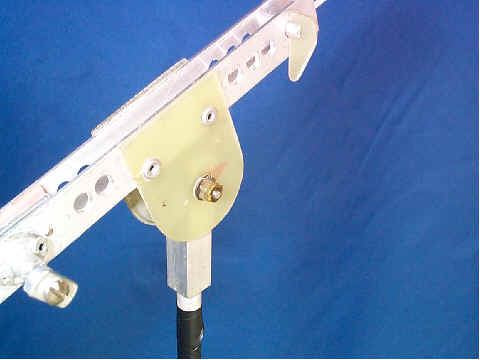

Les plaques 8 viennent serrer le carré 9 à l'aide d'une vis 7 et deux écrous collés après réglage, ce frein par friction empêche le balancement dans le sens du fil.

La perche 10 constituée d'une fibre de verre diamètre 8 est collée et goupillée dans 9, elle se termine par un connecteur cerf-volant de 8 mm qui sera percé d'un trou de 2 mm dans sa partie inférieure pour le passage d'une goupille Bêta pour l'accrochage de la nacelle.
